Mât drapeau aluminium STANDARD 6-12m

Selon leur hauteur, les mâts en aluminium sont composés de deux, trois ou quatre tuyaux en aluminium qui sont enclenchés l’un dans l’autre au moyen de douilles et d’anneaux en aluminium.

Dans cette version, la corde se trouve à l’extérieur du mât et est fixée à un taquet à environ 1,5 m au-dessus du sol.
mats drapeaux en aluminium

mats drapeaux en aluminium

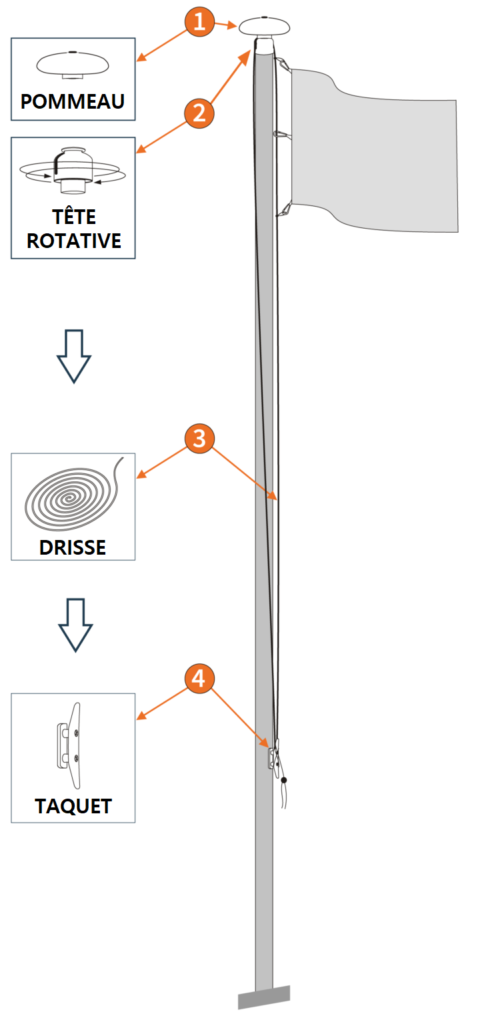

Le mât drapeau en aluminium STANDARD est sans antivol et est livré avec une corde extérieure, un taquet en PVC avec deux vis et un pommeau rotatif à 360°. Différentes hauteurs disponibles: 6 à 12 mètres.

Set complet composé de:
  • mât drapeau en aluminium couleur grise standard(sur commande, les mâts sont disponibles dans toutes les couleurs RAL.)
  • tête rotative 360o - couleur grise
  • support de charniere (pied + ancre)
  • corde extérieur pour mât
  • taquet à environ 1,5 m au-dessus du sol

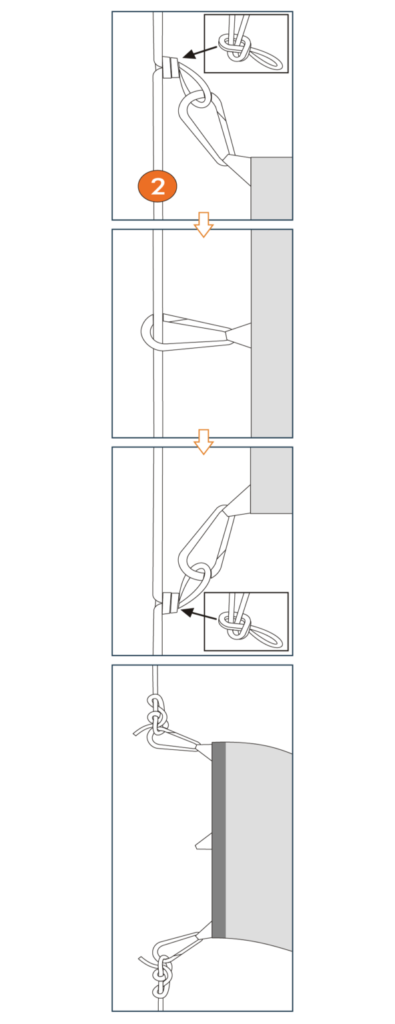

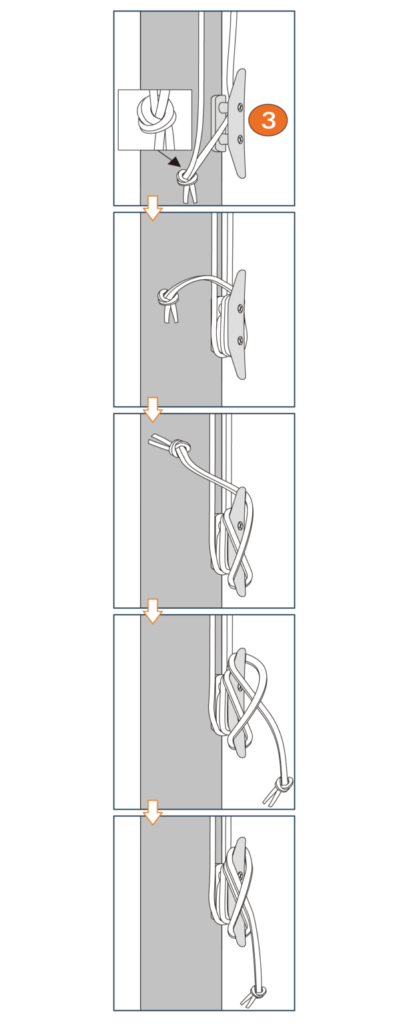

Le drapeau est érigé avec une corde située à l'extérieur du mât. Le câble est attaché au taquet avec un nœud à voile.
L'exposition du drapeau dépend des rafales d'air qui le mettent en mouvement.
Le mât de drapeau est monté dans une fondation en béton avec un manchon de montage ou un support articulé.

Assemblage des sections de mât en aluminium
mats drapeaux en aluminium

Pour comprendre exactement les types de mâts vendus par nous, nous présentons un tableau avec les similitudes et les différences entre eux.
mat drapeau * BANNERE et WINDTRACKER - le drapeau est visible et sans vent (grâce au bras rotatif horizontal).
** Le type BANNER n'est pas équipé de corde. Pour changer le drapeau doit abaisser le mât.
Les modèles SUPER STANDARD et WINDTRACKER peuvent être équipés en option de treuil pour lever et abaisser le drapeau.
Pommeaux disponible pour mâts
  • Pommeau mât type I - pommeau standard (couleur grise)
  • Pommeau mât type II - pommeau en option (couleur argentée) - en aluminium
  • Pommeau mât type III - pommeau en option (couleur dorée) - en laiton
mat drapeau mat drapeau mat drapeau
Foundation

Platine basculante de fixation au sol (tiges d'encrage et boulonnerie fournie).
mat drapeau mat drapeau mat drapeau
Caractéristiques mât drapeau en aluminium STANDARD 6-12m
Hauteur [m] 6 7 8 9 10 11 12
Nombre de segments [pièces] 2 2 2 2 3 3 3
Diamètre de segments [mm] 67,5/82,5 67,5/82,5 67,5/82,5 67,5/82,5 67,5/82,5/98,5 67,5/82,5/98,5 67,5/82,5/98,5
Epaisseur de paroi [mm] 3/3,5 3/3,5 3/3,5 3/3,5 3/3,5/4 3/3,5/4 3/3,5/4
Poids net sans accessoires [kg] 13 15,6 18,2 21,5 25,7 29,5 31,4
Dimensions recommandées du drapeau [m] 1,0x1,5 1,2x1,8 1,5x2,25 1,75x2,5 2,0x3,0 2,0x3,0 2,0x3,0
Montage des mâts - recommandation du fabricant *
* Pour le projet d'assemblage final, veuillez consulter un concepteur local qui connaît le terrain et les caractéristiques climatiques spécifiques à la zone d'assemblage.
Figure 1 - Creusez une fosse avec des dimensions:
- pour mât hauteur 6m - dimensions fosse Φ40cm x H = 100cm
- pour mât hauteur 8m - dimensions fosse gro45cm x H = 100cm
- pour mât hauteur 10m - dimensions fosse gro50cm x H = 120cm
- pour mât hauteur 12m - dimensions fosse Φ60cm x H = 120cm
Figure 2 - Versez environ 5 cm de gravier au fond de la fosse
montage mat drapeau montage mat drapeau Figure 3 - Positionnez les ancrages de fondation et la semelle métallique à environ 2 cm au-dessus de la fosse. Remplissez la fosse de béton.
Figure 4 - Après environ 7 jours décofractés.
montage mat drapeau montage mat drapeau Figure 5 - Fixez le clou du platine basculante, soulevez le mât et serrez les vis.
Figure 6 - Ajustez les vis pour positionner parfaitement le mât.
montage mat drapeau

Instructions de montage / maintenance du mât

  • Les mâts de drapeau sont conçus pour afficher des drapeaux nationaux, organisationnels, de sociétés, publicitaires et autres.
  • Les mâts de drapeau peuvent être d'une seule pièce ou d'une construction en coupe. Ils peuvent être en aluminium ou en fibre de verre.
  • Le mât peut être installé:
    - dans une fondation en béton
    - sur un fourreau de fixation pour mât
  • Les mâts de drapeau peuvent avoir une hauteur de 6 à 12 mètres. Les mâts de drapeau doivent être installés et utilisés de manière à ne pas mettre en danger les personnes et les biens.
  • Lors de la conservation du mât de drapeau, il convient de vérifier tous les éléments du mât de drapeau et le mode de fixation approprié. Les opérations de maintenance ou de réparation, liées au changement des accessoires, qui nécessitent la pose du mât de drapeau doivent être effectuées dans des conditions de sécurité maximales avec la présence d'au moins trois personnes.
  • La pose du mât peut avoir lieu lorsque la vitesse du vent ne dépasse pas 3 à Beaufort (jusqu'à 19 km / h ou 5,4 m / s).
    Les mâts de drapeau de type bannière peuvent être posés lorsque le vent la vitesse est plus forte mais seulement en prenant toutes les précautions nécessaires.
  • enlever le drapeau du mât si la vitesse du vent est de 60 km/h
  • enlever le mât si le vent souffle à 80 km/h ou plus
resistance au vent du mat en aluminium
Pour comprendre exactement les conditions dans lesquelles le drapeau doit être baissé et le mât plié, nous joignons un tableau informatif concernant la vitesse du vent. Pour connaître exactement la vitesse du vent, veuillez vous référer aux "Prévisions Météo" spécifiques à la zone de montage des mâts.
L'échelle de Beaufort est une échelle de mesure empirique, comportant 13 degrés (de 0 à 12), de la vitesse moyenne du vent sur une durée de dix minutes.
Force Termes Vitesse en kilomètres par heure Effets à terre (à 10 m de hauteur, en terrain plat et à découvert)
0 Calme moins de 1 La fumée monte verticalement. Les feuilles des arbres ne témoignent aucun mouvement.
1 Très légère brise 1 à 5 La fumée indique la direction du vent. Les girouettes ne s'orientent pas.
2 Légère brise 6 à 11 On sent le vent sur le visage. Les feuilles s'agitent. Les girouettes s'orientent.
3 Petite brise 12 à 19 Les drapeaux flottent au vent. Les feuilles sont sans cesse en mouvement.
4 Jolie brise 20 à 28 Les poussières s'envolent. Les petites branches plient.
5 Bonne brise 29 à 38 Le tronc des arbustes et arbrisseaux en feuilles balance.
La cime de tous les arbres est agitée. Des vaguelettes se forment sur les eaux intérieures.
6 Vent frais 39 à 49 On entend siffler le vent.
Les branches de large diamètre s'agitent. Les parapluies sont susceptibles de se retourner.
7 Grand frais 50 à 61 Tous les arbres balancent.
La marche contre le vent peut devenir difficile.
8 Coup de vent 62 à 74 Les branches sont susceptibles de casser.
La marche contre le vent est très difficile, voire impossible.
9 Fort coup de vent 75 à 88 Le vent peut légèrement endommager les bâtiments : envols de tuiles, d'ardoises, chutes de cheminées.
10 Tempête 89 à 102 Dégâts importants aux bâtiments.
Les toits sont susceptibles de s'envoler. Certains arbres sont déracinés.
11 Violente tempête 103 à 117 Ravages étendus et importants.
12 Ouragan ou bombe météorologique au-dessus du 40° parallèle supérieur à 118 Dégâts très importants de l'ordre de la catastrophe naturelle.
Devis personnalisé sur simple demande par mail en nous indiquant vos coordonnées complètes (nom et prénom, adresse de livraison, adresse de facturation, téléphone). Réponse rapide par retour de mail.
