Mât drapeau standard antivol ( en aluminium )

Selon leur hauteur, les mâts en aluminium sont composés de deux, trois ou quatre tuyaux en aluminium qui sont enclenchés l’un dans l’autre au moyen de douilles et d’anneaux en aluminium.
Dans cette version, la corde de drapeau se trouve à l’intérieur du mât.
mât drapeau

Le mât drapeau en aluminium modèle standard antivol est livré avec une drisse intérieur et un pommeau rotatif à 360°.
Différentes hauteurs disponibles: 6 à 12 mètres.
Le drapeau est érigé avec une corde située à l’intérieur du mât.
L’exposition du drapeau dépend des rafales d’air qui le mettent en mouvement.
Le mât de drapeau est monté dans une fondation en béton avec un support articulé.

Set complet composé de :

mât drapeau

Spécifications techniques pour mât standard antivol en aluminium

Hauteur [m]
6
7
8
9
10
11
12
Nombre de segments [pièces]
2
2
2
2
3
3
3
Segment diamètre [mm]
82,5 / 67,5
82,5 / 67,5
82,5 / 67,5
82,5 / 67,5
98,5 / 82,5 / 67,5
98,5 / 82,5 / 67,5
98,5 / 82,5 / 67,5
Epaisseur de paroi [mm]
3,5 / 3
3,5 / 3
3,5 / 3
3,5 / 3
4 / 3,5 / 3
4 / 3,5 / 3
4 / 3,5 / 3
Poids net sans accessoires [kg]
13
15,6
18,2
21,5
25,7
29,5
31,4
Dimensions recommandées du drapeau [m x m]
1,0 x 1,5
1,2 x 1,8
1,5 x 2,25
1,75 x 2,5
2,0 x 3,0
2,0 x 3,0
2,0 x 3,0

Pommeaux disponibles pour mâts

top pour mât drapeau

Pommeau mât type I – standard
pommeau couleur blanche

top pour mât drapeau
Pommeau mât type II – en option
pommeau couleur argentée – en aluminium
top pour mât drapeau
Pommeau mât type III – en option
pommeau couleur dorée – en laiton

Jonctions entre les parties du mât drapeau en aluminium

Nos mâts en aluminium sont fabriqués à partir de deux ou trois tubes en aluminium séparés qui sont assemblés. Quelques suggestions pour assembler plus facilement les sections de mât en aluminium :

montage mât drapeau

Pour comprendre exactement les types de mâts vendus par nous, nous présentons un tableau avec les similitudes et les différences entre eux.

Type mât drapeau / Caractéristique
Platine basculante
Bras horizontal
Drisse
Serrure et clé
standard

drisse extérieur
standard antivol

drisse intérieur
à potence
à potence ascensionnelle

drisse intérieur
* “À potence” et “À potence ascensionnelle” – le drapeau est visible et sans vent (grâce au bras rotatif horizontal).
** Le type “à potence” n’est pas équipé avec drisse. Pour changer le drapeau doit abaisser le mât.
Les modèles “Standard antivol” et “À potence ascensionnelle” peuvent être équipés en option de treuil pour lever et abaisser le drapeau.

Fixation des mâts en aluminium avec platines basculantes ou avec fourreau de fixation

Fixation du mât en aluminium. Le mât en aluminium peut être fixé à une platine basculante scellée dans un bloc de béton ou fixé dans un fourreau de fixation qui est scellé dans un bloc de béton.
Les mâts en aluminium ont une forme cylindrique et se composent de 2 ou 3 parties (selon la longueur).

Dans la plupart des cas, les mâts de drapeau sont fixés au sol à l’aide d’un fourreau de fixation qui est cimenté de façon permanente dans la terre. Ceci est conseillé pour presque tous les mâts de drapeau, qu’ils soient domestiques ou commerciaux.

Fixation avec une platine basculante – permet d’abaisser le mât pour changer votre drapeau. Cette fixation permet vous permet de changer facilement votre drapeau en basculant votre mât.

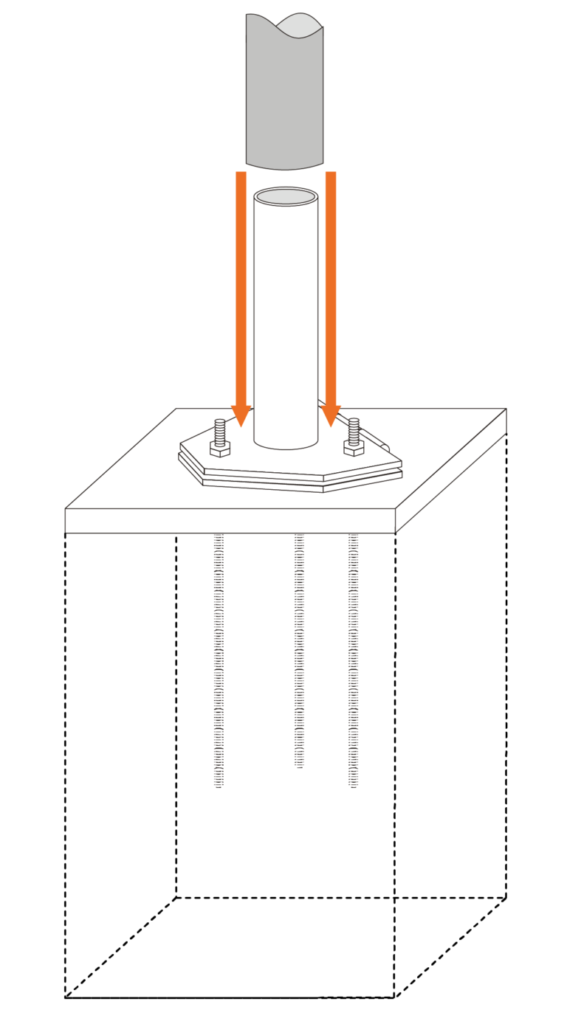

platine basculante mat drapeau

platine basculante

platine basculante en acier galvanisé (3 broches d’ancrage, vis, rondelles et écrous compris)

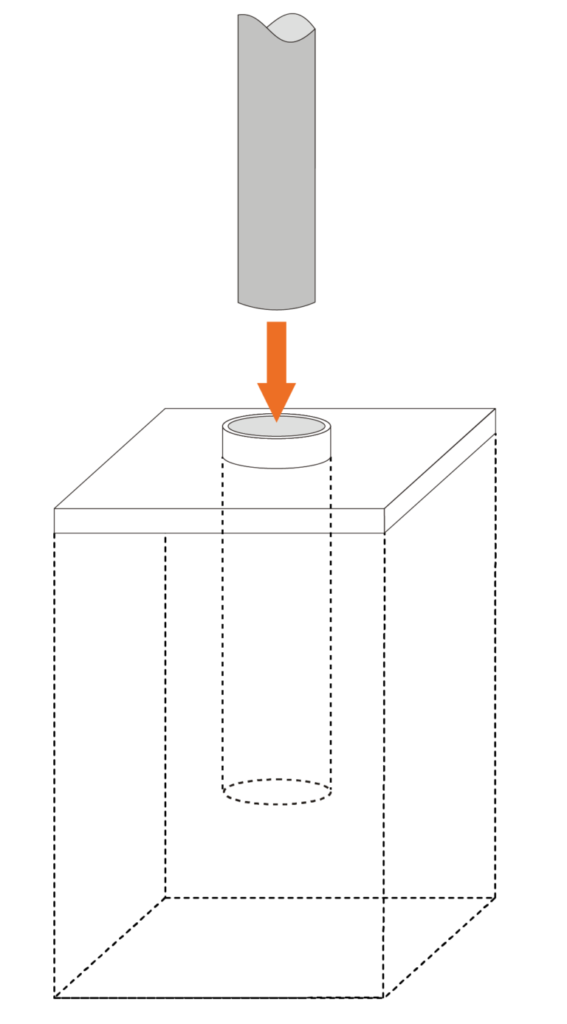

fourreau mat drapeau

fourreau en aluminium

le fourreau de sol est ce qui permet d’ancrer le mât dans le sol et de le maintenir stable.

Instructions pour créer une fondation pour un fourreau de fixation

Ces instructions sont des lignes directrices pour la fabrication d’une fondation, elles doivent être traitées comme des informations. Pour la conception finale des fondations, veuillez consulter un architecte et un ingénieur civil local qui connaît le terrain et les caractéristiques climatiques spécifiques où la fondation sera construite.
Les informations présentées dans ces instructions peuvent être sujettes à des modifications techniques sans préavis.

Ce système de fixation est économique. Le fourreau peut-être refermé avec un bouchon en cas de retrait du mât. Cette fixation vous fait perdre de la hauteur du mât (environ 50cm).

NOTE SUR LA FONDATION

Veuillez voir ci-dessous les exigences minimales recommandées pour les fondations de mâts de drapeaux. Veuillez noter que nous ne pouvons que recommander des dimensions minimales, car Flagland n’est pas responsable de la fondation en béton armé. Consultez un ingénieur civil ou un ingénieur du sol concernant les conditions du sol local, avant de spécifier les dimensions globales de la fondation. Les dimensions minimales des fondations en béton ci-dessous s’appliquent uniquement à des conditions de sol bonnes, fermes et sèches.

fourreau mât drapeau

Instructions pour créer une fondation pour une platine basculante

Ces instructions sont des lignes directrices pour la fabrication d’une fondation, elles doivent être traitées comme des informations. Pour la conception finale des fondations, veuillez consulter un architecte et un ingénieur civil local qui connaît le terrain et les caractéristiques climatiques spécifiques où la fondation sera construite.
Les informations présentées dans ces instructions peuvent être sujettes à des modifications techniques sans préavis.

montage mât drapeau
Figure 1 – Creusez une fosse avec des dimensions:
– pour mât hauteur 6m – dimensions fosse Φ40cm x H = 100cm
– pour mât hauteur 8m – dimensions fosse Φ45cm x H = 100cm
– pour mât hauteur 10m – dimensions fosse Φ50cm x H = 120cm
– pour mât hauteur 12m – dimensions fosse Φ60cm x H = 120cm
montage mât drapeau

Figure 2 – Versez environ 5 cm de gravier au fond de la fosse

montage mât drapeau

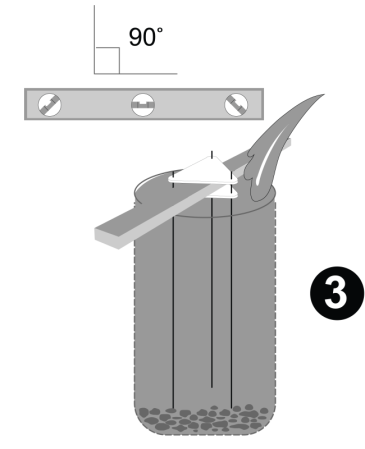

Figure 3 – Positionnez les ancrages de fondation et la semelle métallique à environ 2 cm au-dessus de la fosse. Remplissez la fosse de béton.

Figure 4 – Après environ 7 jours décofractés.

montage mât drapeau

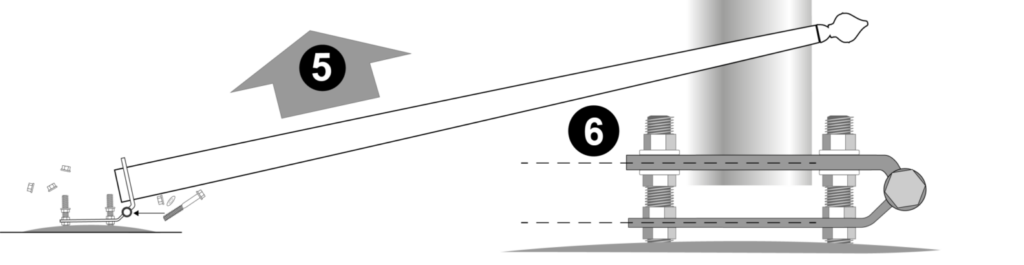

Figure 5 – Fixez le clou du platine basculante, soulevez le mât et serrez les vis.
Figure 6 – Ajustez les vis pour positionner parfaitement le mât.

Au site de montage des poteaux, la possibilité de collision avec des véhicules doit être atténuée. A cet effet le poteau doit être masqué par une armature de sécurité avec des hauteurs assurant une protection contre les véhicules.
Le montage des mâts doit être effectué par au moins deux personnes.

montage mât drapeau
montage mât drapeau

Instructions de montage / maintenance du mât

AVERTISSEMENT !

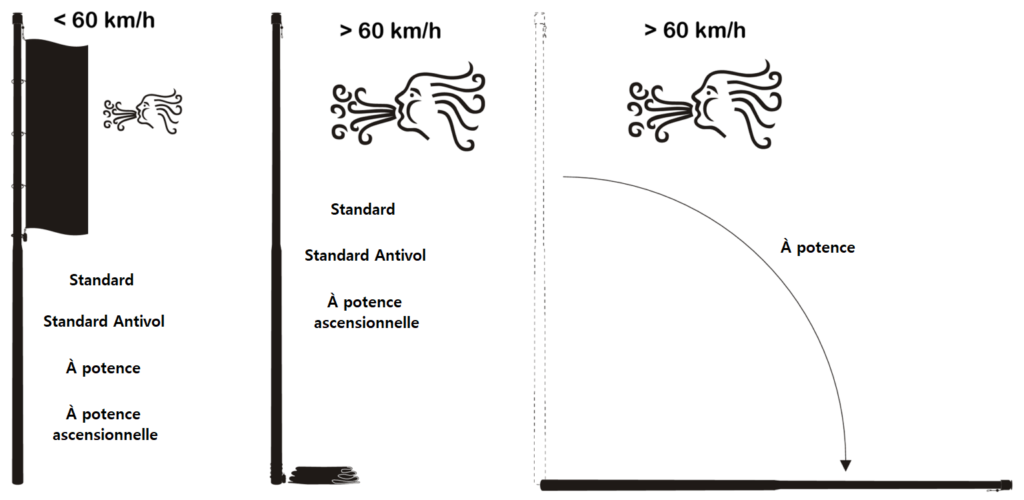

– En cas de vents forts supérieurs à 40 km/h, il est recommandé d’abaisser le drapeau à la moitié de la hauteur du mât.
– En cas d’avis de tempête ou de vents supérieurs à 60 km/h, le drapeau doit être immédiatement retiré du mât.

mât drapeau

Pour comprendre exactement les conditions dans lesquelles le drapeau doit être baissé ou le mât plié (pour la version “à potence”), nous joignons un tableau informatif concernant la vitesse du vent. Pour connaître exactement la vitesse du vent, veuillez vous référer aux “Prévisions Météo” spécifiques à la zone de montage des mâts.
L’échelle de Beaufort est une échelle de mesure empirique, comportant 13 degrés (de 0 à 12), de la vitesse moyenne du vent sur une durée de dix minutes.

Force
Termes
Vitesse (km/h)
Effets à terre (à 10 m de hauteur, en terrain plat et à découvert)
0
Calme
< 1
La fumée monte verticalement. Les feuilles des arbres ne témoignent aucun mouvement.
1
Très légère brise
1 à 5
La fumée indique la direction du vent. Les girouettes ne s'orientent pas.
2
Légère brise
6 à 11
On sent le vent sur le visage. Les feuilles s'agitent. Les girouettes s'orientent.
3
Petite brise
12 à 19
Les drapeaux flottent au vent. Les feuilles sont sans cesse en mouvement.
4
Jolie brise
20 à 28
Les poussières s'envolent. Les petites branches plient.
5
Bonne brise
29 à 38
Le tronc des arbustes et arbrisseaux en feuilles balance.
La cime de tous les arbres est agitée. Des vaguelettes se forment sur les eaux intérieures.
6
Vent frais
39 à 49
On entend siffler le vent.
Les branches de large diamètre s'agitent. Les parapluies sont susceptibles de se retourner.
7
Grand frais
50 à 61
Tous les arbres balancent.
La marche contre le vent peut devenir difficile.
8
Coup de vent
62 à 74
Les branches sont susceptibles de casser.
La marche contre le vent est très difficile, voire impossible.
9
Fort coup de vent
75 à 88
Le vent peut légèrement endommager les bâtiments : envols de tuiles, d'ardoises, chutes de cheminées.
10
Tempête
89 à 102
Dégâts importants aux bâtiments.
Les toits sont susceptibles de s'envoler. Certains arbres sont déracinés.
11
Violente tempête
103 à 117
Ravages étendus et importants.
12
Ouragan ou bombe météorologique au-dessus du 40° parallèle
supérieur à 118
Dégâts très importants de l'ordre de la catastrophe naturelle.

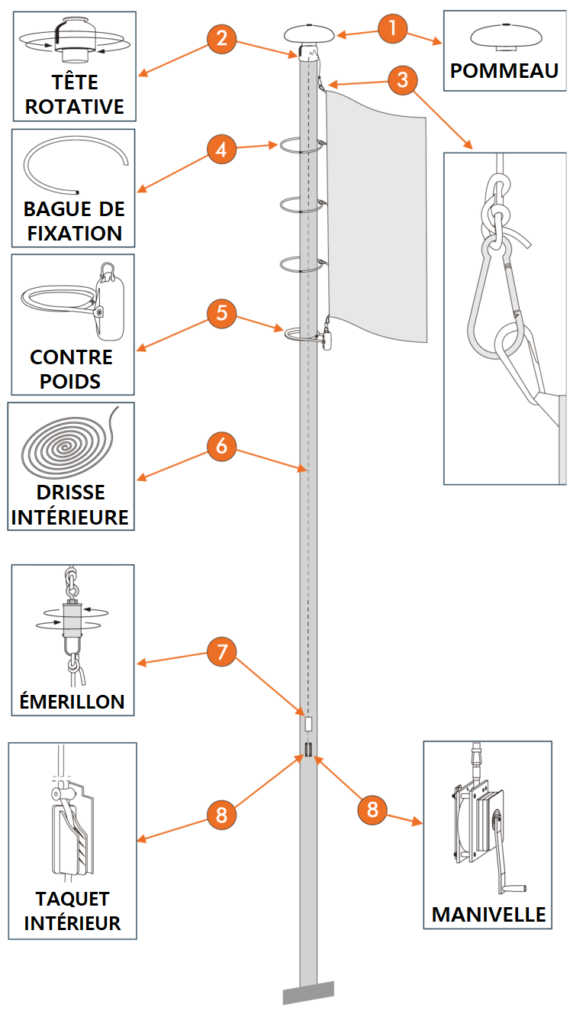

Comment installer le drapeau sur un mât standard antivol

Toutes les images présentées sont uniquement à des fins d’illustration. Les images réelles du produit peuvent varier en raison de l’amélioration du produit

mât drapeau
mât drapeau
mât drapeau

Télécharger la fiche technique pour mât Standard Antivol en Aluminium
